产品介绍
概述 UHZ型系列磁性浮子式翻板(翻柱)液位计是一种拆装快捷方便,安装方位,中心距可任意选择,观察方向可任意改动,并且现场指示的可视度大,并且有结构合理,便于安装调试,维护量小,价格低等优点.是当前石油、化工、冶金、电力、医药等行业中，对各种塔、罐、槽、箱、反应釜等容器中介质的液位进行检测和监控的最理想的测量仪表。
我单位根据各行业的具体情况，研制出各种性能的UHC型系列磁性浮子式翻板（翻柱）液位计，按装方式有侧装型、内浮球侧装型、插入型等方式。其中有就地显示，就地显示兼电远传，上下限报警，夹套型、耐高温、耐高压、耐腐蚀等各种规格，以满足广大用户的需要。

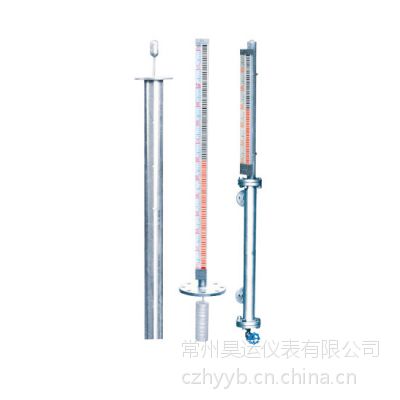

1.UHZ-1D、UHZ-3D/B型顶装式、底部安装磁浮子液位计工作原理
如图所示液位计适用于地下槽池罐、高架储罐的液位测量和控制。该产品主体分上、下二部分，上部分安装显示器，主体内放磁球。下部分导管浮球插入罐内接触液体，上、下二部分内的磁浮球和浮球通过连接杆连接，在导管内浮球随着液体的上、下浮动动带动上面主体内的磁球，其他工作原理和侧装式相同。该产品可以安装模似信号传感变送器，XQ型发讯器，就可实现DB型，EB型产品功能。该型号产品用同样原理做成底部安装方式其功能不变。也可以在储罐的侧面做一个浮桶，用法兰和储罐连接，在安装插入型液位计。
2.基本参数
测量范围：L≤3500mm L1≤150mm
介质粘度：≤0.1Pa.s
其余参数：UHZ-1D同UHZ-1
UHZ-3D同UHZ-3
容器法兰：规格HG20593-97(FM)
介质温度：UHZ-1D、UHZ-3D型≤380℃
特殊要求UHZ-1D型可制作成≤480℃ UHZ-3D型可制作成≤380℃
注：浮子死区：1、零液位根据介质比重而定。2、满液位根据储罐的安装座高度（颈高）而定。
3.安装
首先拆下导管下端的浮球托杆，半角浮球连接***的磁组件拆下，然后将浮球同连接杆一起装导管内，再将磁组件装上，导管下端的托杆仍装好并固定，二人托起导管垂直插入储罐内，再在导管和法兰安装座上入上密封垫，将装有翻板箱主体管垂直安装在安装座上，（注意磁组件装主体管内），安装时磁组件连接杆不能碰弯（连接杆弯曲交引起液位计呆滞甚至不能正常使用）使密封垫的导和管法兰进入主体管下端法兰的凹面内，均匀拧紧法兰螺丝液位计即可投入使用（翻板指示器下部的不动部分为测量死区）。
UHZ-3D型与UHZ-3的安装方法相同也可以安装XQ型发讯器。
